احتمالا با شنیدن نام تابلو برق به یاد تابلوهای که بر سر در مغازه های داخل خیابان ها می افتید ولی در اشتباه هستید. تابلو برق صنعتی یکی از مهم ترین تجهیزات برق صنعتی می باشد که کاربرد فراوانی دارد. از آنجایی که هرکسی به ویژه مهندسین برق ممکن است با تابلو برق صنعتی روبه رو شود لازم است تا با جزئیات تابلو برق صنعتی آشنا شده و اطلاعاتی در مورد آن کسب کرد. در این راستا ما مطلبی در مورد تابلو برق صنعتی و انواع آن آماده و نشر داده ایم تا بلکه برای شما مفید واقع شود. در ادامه با همراه باشید .
مطمئنا اولین سوالی که برای شما پیش می آید این است که اصلا تابلو برق صنعتی چه چیزی هست؟ تابلو برق صنعتی محفظه‌ای فلزی است که برای نصب و قرار دادن تجهیزات مختلف برق صنعتی طراحی شده است. این تجهیزات بسته به نوع تابلو برق می‌توانند متفاوت باشند. به طور کلی، تجهیزاتی مانند کلیدها، کنتاکتور، اینورتر و دیگر قطعات مرتبط در داخل تابلو برق نصب و سیم‌کشی میشوند.
لازم به ذکر است که تابلو برق صنعتی همیشه به شکل یک محفظه بسته نیست؛ محفظه بسته تنها یکی از انواع مختلف تابلوهای برق صنعتی است. اگر بخواهیم یک مثال ساده برای تابلو برق صنعتی ارائه دهیم، میتوان آن را به قفسه کتابی تشبیه کرد که تجهیزات برق صنعتی را مانند کتاب‌ها در خود جای می‌دهد.

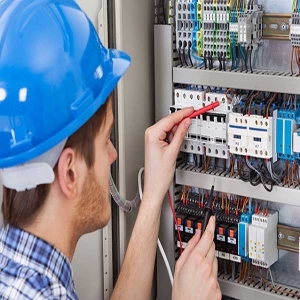

ابتدا اجازه دهید قبل از اینکه به انواع تابلو برق صنعتی بپردازیم ، نگاهی به کارکرد های آن بیندازیم. تابلو برق صنعتی علاوه بر اینکه محفظه‌ای برای نگهداری تجهیزات برق صنعتی است، نقش مهمی در محافظت از این تجهیزات نیز ایفا میکند. همچنین وظیفه برقراری ارتباط میان تجهیزات برق صنعتی را بر عهده دارد. یکی دیگر از کاربردهای مهم تابلو برق صنعتی، جلوگیری از انتقال شوک الکتریکی به سایر تجهیزات و حفظ ایمنی سیستم است. در این قسمت به بررسی انواع تابلو برق صنعتی بر اساس جنس، سطح ولتاژ، مکان نصب ، نحوه نصب و نحوه طراحی می پردازیم.
انواع تابلو برق صنعتی بر اساس جنس:
محفظه های برقی معمولا از فلزاتی مانند فولاد های ضد زنگ یا آلومینیوم و پلاستیک های سفت و سخت ساخته میشوند. تابلو برق های صنعتی از نظر جنس به ۴ دسته زیر تقسیم می شوند.
- فولاد ضد زنگ و فولاد کربن:
دلیل استفاده از فولاد ضد زنگ و فولاد کربن در تابلو برق صنعتی، مقاومت بالا در برابر خوردگی میباشد که آن را برای استفاده در کاربرد های پزشکی، صنایع غذایی و داروسازی مناسب میکند. علاوه بر مقاومت در برابر خوردگی ، تابلو برق صنعتی از جنس فولاد کربن و فولاد ضد زنگ در برابر باکتری ها ،قارچ ها ، مواد شیمیایی و رطوبت نیز مقاوم اند .
- تابلو برق صنعتی از جنس آلومینیوم
این نوع از تابلو برق صنعتی کارکرد فراوانی در بازار پیدا کرده است . البته بی دلیل نمی باشد زیرا ویژگی های خوب زیادی دارد که جایگاه آن را از سایرین جدا کرده است . تابلو برق صنعتی آلومینیومی علاوه بر سبک بودن، مقاومت بالای از خود در برابر عوامل محیطی نشان داده است. همچنین تابلو برق صنعتی آلومینیومی توانایی انعطاف پذیری داشته ک در برابر ضربه مقاوم است . از دیگر ویژگی های تابلو برق صنعتی آلومینیومی توان به کم هزینه بودن آن ، جلوگیری از تداخل الکترومغناطیسی و عملکرد خوب در محیط های نامساعد اشاره نمود.
- تابلو برق صنعتی از جنس پلی کربنات:
این تابلو برق صنعتی در حین سبک بودن ، از مقاومت بالایی در برابر محیط های اسیدی و خوردگی برخوردار است. غیر رسانا بودن و غیر مغناطیسی بودن از دیگر ویژگی های این تابلو برق صنعتی می باشد. تنها عیبی که از تابلو برق صنعتی از جنس پلی کربنات میتوان گرفت، حساس بودن آن در برابر پاک کننده ها می باشد.
- تابلو برق صنعتی از جنس فایبرگلاس:
از بهترین ویژگی های این تابلو برق صنعتی ، مقاومت در برابر رطوبت است به طوری که از آن در محیط هایی که دائما مرطوب هستند ، استفاده می شود. همچنین این تابلو برق صنعتی محدودیت دمایی نداشته و در برابر مواد شیمیایی بسیار مقاوم است.
مطالعه بیشتر : پی ال سی چیست و انواع کنترل گر منطقی برنامه پذیر کدام است؟
انواع تابلو برق صنعتی بر اساس مکان نصب:
تابلو برق صنعتی از نظر محل نصب به دو دسته داخلی (Indoor) و فضای باز (Outdoor) تقسیم میشود:
- داخلی (Indoor):
این نوع تابلو برق برای استفاده در فضاهای بسته طراحی شده است. به عنوان مثال، ساختمان‌هایی مانند کارگاه‌ها، سالن‌ها و سوله‌ها از تابلو برق صنعتی داخلی بهره می‌برند. - فضای باز (Outdoor):
این تابلو برق‌ها برای استفاده در فضاهای باز طراحی شده‌اند و بر خلاف نوع داخلی، برای شرایط محیطی بیرونی مناسب هستند.

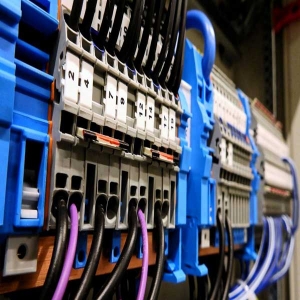

انواع تابلو برق صنعتی بر اساس سطح ولتاژ:
تابلو برق صنعتی از نظر سطح ولتاژ به ۳ دسته فشار ضعیف ، قوی و متوسط طبقه بندی میشوند . طبیعی است که میزان ولتاژی که این ۳ نوع ارائه میدهند با یکدیگر فرق داشته و هر کدام کارکرد مخصوص خود را پیدا میکند.
- فشار ضعیف:
از این نوع تابلو برق صنعتی در ساختمان های معمولی استفاده می شود زیرا سطح ولتاژ آن زیر ۱۰۰۰ ولت است. این تابلو ترکیبی از یک یا چند وسیله قطع و وصل میباشد که معمولا در دو نوع زیر ساخته میشوند.
- تابلو ایستاده ثابت
- تابلو ایستاده کشویی
- فشار متوسط:
نوعی از تابلو برق های صنعتی که در ساختمان های بزرگ و یا ساختمانی که نیاز به برق بیشتری دارد ، مورد استفاده قرار میگیرد تابلو برق صنعتی فشار متوسط است.این تابلو برق ولتاژی بین ۱۰۰۰ تا ۶۳۰۰۰ ولت دارد.
- فشار قوی:
اماکنی که نیاز به برق زیادی دارند از جمله اتاق های کنترل و… تابلو برق صنعتی فشار قوی را به کار میگیرند. ولتاژ این نوع تابلو از ۶۳۰۰۰ تا ۴۰۰۰۰۰ ولت است.
انواع تابلو برق صنعتی بر اساس طراحی:
در ساخت تابلو برق صنعتی طراحی های مختلفی انجام شده که به هر کدام ویژگی های خاص خود را داده است. در این قسمت از مقاله به بررسی سازه های مختلف تابلو برق پرداخته و مزایا و معایب هر کدام را مقایسه میکنیم.
تابلو برق Metal Enclosed:
این تابلو برق صنعتی به صورت یک محفظه ی بسته فلزی طراحی شده است که تمام تجهیزات برق صنعتی از جمله کلید ها، رله ها و… در داخل آن نصب می شوند. این تابلو برق خود به نوع دیگر تقسیم میشود.
- تابلو برق صنعتی Metal Clad:
این نوع از تابلو برق صنعتی Metal Enclosed مکانیزم جالبی برای محافظت از تجهیزات برق صنعتی داخل خود دارد. داخل این تابلو محفظه های مختلف از یکدیگر جدا شده است به طوری که اگر قطعه از برق صنعتی دچار آسیب و مشکلی شود، هیچ تاثیر یا آسیب اضافی به دیگر تجهیزات برق صنعتی وارد نمیشود. همچنین دیگر خوبی که این تابلو برق صنعتی دارد این است که مهندسین برق خیلی راحت تر می توانند مشکل را پیدا کرده و سریع آن را حل کنند. تابلو برق صنعتی Metal Clad دارای ۴ بخش است:
- محفظه باسبار
- محفظه سرکابل
- محفظه کنترل یا LV
- محفظه کلید
- تابلو برق صنعتی Compartment Type
این نوع تابلو برق صنعتی برخلاف نوع Metal Clad دارای محفظه های جدا نمی باشد. در نتیجه اگر خطایی در یکی از تجهیزات برق صنعتی رخ دهد، احتمال آسیب به دیگر تجهیزات برق صنعتی وجود دارد. حتی ممکن است در مواردی نیاز داشته باشید تا کل تابلو برق صنعتی را تعمیر یا تعویض کنید.

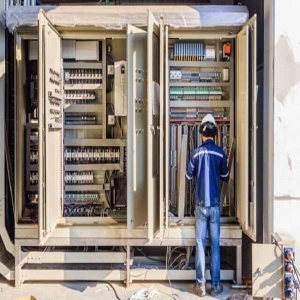

تابلو برق صنعتی کشویی:
تابلو برق صنعتی کشویی از مدرن ترین تجهیزات برق صنعتی است که ویژگی های منحصر به فردی دارد.همانطور که مشخص است ساختار این تابلو به صورت کشویی بوده و دسترسی به تجهیزات برق صنعتی داخل آن بسیار آسان تر است. مهم ترین مزیت این تابلو برق صنعتی ایمنی بسیار بالای آن است که موجب شده از آن در شرکت های بزرگ و ساختمان های پیشرفته استفاده شود. از معایب تابلو برق صنعتی کشویی میتوان به هزینه ی بالای آن اشاره کرد.
مطالعه بیشتر : مهم ترین علت رگباری زدن کنتاکتور چیست؟
تابلو برق صنعتی Rack :
این نوع تابلو برق شباهت زیادی به قفسه کتاب داشته به طوری که داخل آن قفسه های متعددی گذاشته شده است و دارای محفظه هایی برای اندازه گیری الکترونیکی و مخابراتی می باشد.
تابلو برق صنعتی swing
این تابلو برق مدلی پیشرفته تر از تابلو برق صنعتی Rack میباشد که دارای دربی متحرک از جنس شیشه است. درست است که هزینه ی این تابلو برق صنعتی گران تر است ولی در مقابل وقتی شما از آن استفاده میکنید، دسترسی کامل به پشت تجهیزات برق صنعتی را دارید. در این قسمت قصد داریم تا کمی با تجهیزات برق صنعتی که در تابلو برق صنعتی به کار رفته است، آشنا شویم.
بسته به نوع تابلو برق صنعتی ، تجهیزات برق صنعتی متنوعی در داخل آن نصب می شوند. می توان گفت که تابلو برق صنعتی با تجهیزات داخل خود معنا پیدا میکند و کارکرد آن به تجهیزات برق صنعتی که در داخل آن استفاده شده است، بستگی دارد. در لیست زیر ما سعی کردیم مهم ترین تجهیزات برق صنعتی را جمع آوری کنیم:
- کنتاکتور
- رله بیمتال
- کلیدهای حرارتی
- کلیدهای مینیاتوری
- فیوز
- شاسی
- اینورتر
- سافت استارتر
- درایو
- ترمینال
- گلند
- مقره
- تایمر و…
برای مطالعه بیشتر در مورد تجهیزات برق صنعتی میتوانید مقاله تجهیزات برق صنعتی در سایت ولتک را مطالعه کنید.
برای خرید کلید مینیاتوری اشنایدر، بهترین برند کلید مینیاتوری از نمایندگی اشنایدر لاله زار می توانید با شماره های فروشگاه تماس بگیرید.
جمع بندی:
همانطور که اشاره شد، یکی از مهم‌ترین تجهیزات در رشته برق صنعتی، تابلو برق صنعتی است. این تابلو وظیفه برقراری ارتباط و محافظت از تجهیزات برق صنعتی را بر عهده دارد. در این مقاله تلاش کردیم اطلاعات جامعی درباره تابلو برق صنعتی گردآوری کرده و در اختیار شما قرار دهیم، امیدواریم که این مطالب برای شما مفید واقع شود.
امیدواریم که مطلب فوق در رابطه با توضیح تابلو برق صنعتی برای شما مفید بوده باشد. در صورت مفید بودن مطلب آن را با دوستان خود به اشتراک بگذارید. نظرات, انتقادات و پیشنهادات خود را هم در بخش دیدگاه ها,با ما و دیگر کاربران در میان بگذارید.
