داشتن اطلاعات کافی درباره کلید های رابط کاربری یک دستگاه می تواند به شما کمک شایانی در استفاده از آن محصول بکند و باعث شود تا استفاده و بهره کاری شما از آن دستگاه افزایش یابد.
در رابطه با همین موضوع هم در ادامه مجموعه مقالات آموزشی اینورتر پنتاکس، امروز قصد داریم تا درباره چراغ و کلید های روی این دستگاه و رابط کاربری آن صحبت کنیم.
با ما همراه باشید.
در دنیای پیشرفته امروز که اکثر موضوعات به سمت تکنولوژی و صنعت حرکت کرده ابزارها و دستگاه های مختلف و متنوعی هم برای بهره برداری بهتر و صرفه جویی در مصرف انواع انرژی به ویژه برق طراحی و تولید شده اند.در نتیجه همین امر آشنایی با آنها و کار کردن با آنها ا امور مهم و اساسی می باشد که در هر زمینه و صنعت به خصوص مهم است.
یکی از این دستگاه ها هم اینورتر یا کنترل کننده دور موتورمیباشد که با هدف صرفه جویی در مصرف برق و نیز کاهش استهلاک و آسیب به دستگاه و تجهیزات صنعتی و الکتروموتور تولید شده است. در ادامه سری مقالات آموزشی درباره نحوه نصب و راه اندازی و کارکردن با اینورتر پنتاکس DSI-400 امروز هم قصد داریم تا بخش دیگری از این دستگاه را بررسی کرده و بیشتر با این دستگاه آشنا شویم. برای آشنایی بیشتر با نصب,راه اندازی و عملکرد اینورتر های پنتاکس مقالات زیر را هم مطالعه کنید.
همانطور که میدانید استفاده از اینورترها و کنترل کننده های دور موتور نیاز به دانش و تخصص خاصی دارد اما در بخش هایی مانند استفاده از آنها و تنظیم پارامتر های آنها شما با داشتن آگاهی از نحوه کلید ها و نشانگر های روی دستگاه به راحتی میتوانید به استفاده از آن بپردازید و بدون صرف هزینه و وقت زیاد به نتیجه ای مناسب دست یابید.

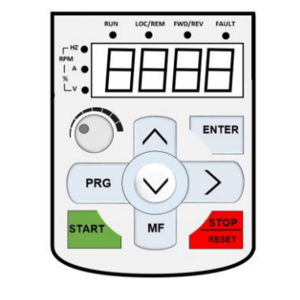

در مقاله امروز هم ما قصد داریم تا با بررسی و معرفی کلید ها و نشانگر های روی کنترل دور موتور پنتاکس به شما در آشنایی با دستگاه و رابط کاربری بهتر کمک کنیم. در ابتدا به سراغ چراغ های قرار گرفته روی بخش جلویی اینورتر DSI-400 می پردازیم.
چراغ FWD/REV
چراغ راستگرد و چپگرد موتور بوده و این چراغ در صورت روشن بودن نشان دهنده این امر است که موتور در جهت راست میگردد و در صورت خاموش بودن نشان دهنده چپگرد بودن موتور است.
چراغ RUN
این چراغ نشان دهنده روشن و خاموش بودن موتور است و با روشن و خاموش بودن خود چراغ وضعیت فعالیت یا عدم فعالیت موتور را نشان میدهد.
چراغ LOCAL/REMOT
این چراغ هم نشان دهنده وضعیت ارتباط کاربر با اینورتر میباشد.در صورت روشن بودن چراغ یعنی ارتباط با کنترل دور موتور از طریق ترمینال است و در صورت خاموش بودن به معنای این امر است که ارتباط با دستگاه از طریق صفحه کلید است.
در صورتی که این چراغ در حالت چشمک زن باشد هم یعنی;کنترل دستگاه از راه دور و با ارتباط سریال صورت میگیرد.
چراغ TUNE/TC
این چراغ هم برای نشان دادن این امر است که تنظیم بخشی از دستگاه با خطا صورت گرفته است. در صورت روشن بودن این نشانگر حالت کنترل گشتاور اینورتر پنتاکس دچار خطا است و در صورت فلاش آهسته حالت تنظیم دستگاه دارای خطا بوده و در آخر هم در صورت فلاش سریع نشان دهنده خطا عملکرد خود دستگاه است.
چراغ Hz/A/V
این نشانگر هم در روی کنترل کننده دور موتور پنتاکس نشان دهنده واحد های دستگاه میباشد. در ابتدا Hz که نشان دهنده واحد فرکانس دستگاه است و در ادامه A نشان دهنده جریان موتور و در آخر هم V که نشان دهنده ولتاژ اینورتر است. در ترکیب این نشانگر ها هم میتوان به RPM Hz+A اشاره کرد برای سرعت چرخش الکتروموتور و A+V که برای درصد مقادیر و پارامتر های اینورتر به کار میرود اشاره کرد.
در بخش بعدی به سراغ کلید های قرار گرفته روی صفحه اینورتر میرویم تا با عملکرد هر یک از آنها آشنا شویم و ببینیم با استفاده از هرکدام چه بخش هایی را میتوان کنترل کرد و چه دستورها و فرمان هایی می توان به کنترل کننده دور موتور پنتاکس داد.
PRG+</SHIFT=QUICK
کلید انتخاب حالت منو، تغییر حالت منو متفاوت با توجه به مقدار 03.PP( حالت پارامتر به عنوان پیش فرض) میباشد که شما میتوانید با استفاده از آن به سرعت به منوی اصلی و منوی انتخابی خودتان دسترسی پیدا کنید.
PRG
کلید برنامه ریزی اینورتر بوده که برای ورود یا خروج به منوی اصلی استفاده می شود.
</SHIFT
کلید شیفت که در جلوی کنترل دور موتور قرار گرفته و در صفحه نمایش در حالت توقف و یا در حال اجرای صفحه نمایش، میتوان با آن مقادیر پارامترها را انتخاب نمود. هنگام تغییر پارامترها می توان برای تغییر بیت پارامتر برای اصلاح استفاده کرد.
ENTER
کلید تأیید که در جلوی دستگاه قرار دارد به تدریج وارد صفحه منو شده، و همانطور که از نام آن پیدا است تنظیم پارامترها و دستورات و فرمان ها را تایید می کند.
∧
از این کلید هم برای افزایش مقادیر داده ها و انواع پارامتر ها استفاده میشود.
∨
از این کلید هم برای کاهش مقادیر داده ها و انواع پارامتر ها استفاده میشود.
MF/REV
این کلید از انواع چند کاره در اینورتر پنتاکس بوده و با توجه به مقدار پارامتر 01-P7 نوع عملکرد کلید تعریف می شود.
غربیلک پتانسیومتر
از این کلید متحرک هم برای تنظیم سرعت موتور توسط کنترل کننده دور موتور استفاده میشود.ذکر این نکته هم لازم است که بصورت پیش فرض 3.P0 روی سرعت 4 تنظیم شده است.
START
از این کلید هم همانگونه که از نامش پیداست برای استارت موتور در حالت کنترل از صفحه کلید استفاده می شود.
STOP/RESET
با استفاده از این کلید میتوانید در حالت چرخش موتور را متوقف کنید و نیز در حالت خطا اینورتر را ریست کرده و دوباره الکتروموتور را راه اندازی کنید.شایان ذکر است که ویژگی های این کلید توسط تابع پارامتر 02.P7 محدود می شود. در جلوی اینورتر پنتاکس علاوه بر کلید ها و نشانگر های مختلف یک نمایشگر هم برای رابط کاربری بهتر تعبیه شده است که از نوع LED و 5 بیتی بوده و مقادیر پارامترها، فرکانس تنظیمی، فرکانس خروجی، داده های نظارتی مختلف، کدخطا و غیره را نمایش میدهد.
تا اینجای مطلب نحوه کارکردن با کلید ها و انواع وظایف هر یک از چراغ ها و کلید ها و بخش های نمایشگر را در کنترل کننده دور موتور پنتاکس یاد گرفتیم و حالا در ادامه و به عنوان بخش پایانی این مطلب می خواهیم علاوه بر آموزش تئوری به آموزش یک مثال عملی هم برای استفاده از اینورتر پنتاکس و تنظیم الکتروموتور بپردازیم. در ابتدا بهتر تا است تا این موضوع را بیان کنیم که پنل کنترل اینورتر از سه سطح برای انجام تنظیمات پارامترها تشکیل شده است. سطح یک گروه پارامترها,سطح دو کد هر پارامتر و در آخر هم سطح سوم منو که تنظیم مقدار پارامتر میباشد.
هنگامی که در منوی سطح 0 کار میکنید، کلید PRG یا کلید ENTER را برای بازگشت به منوی سطح 0 فشار دهید. تفاوت بین کلید های ENTER و PRG این است که فشار دادن کلید ENTER مقدار پارامتر تنظیم شده را ذخیره می کند و به منوی سطح 0 می رود و سپس به طور خودکار به کد تابع بعدی تغییر می کند در حالی که فشار PRG کلید به طور مستقیم بدون ذخیره مقدار پارامتر به منوی سطح 0 می رود و آن را به کد تابع فعلی برمی گرداند. در ادامه هم تغییر پارامتر 02.P3( از Hz 33.03 تا Hz 33.05 )را به عنوان مثال مشاهده کنید.
ذکر این نکته هم مهم است که گاهی اوقات در منوی سطح سوم اعداد پارامتر ها چشمک زن نمیباشد و این امر به این معنا است که آن پارامتر در اینورتر قابل تغییر نیست و خود این موضوع هم ممکن است به دلایل زیر باشد;
- کد پارامتر یک پارامتر غیر قابل تغییر است، مانند پارامتر مقادیر نمایشی مانند جریان یا ولتاژ,پارامترهای مقادیر موتور در حال چرخش، و غیره.
- مقدار پارامتر را نمی توان در حالت استارت موتور اصالح کرد، اما می توان بعد از اینکه موتور متوقف شد، اصالح نمود.
در مطلب امروز سعی کردیم تا با وظایف و عملکرد کلی چراغ ها و کلید ها و نمایشگر اینورتر پنتاکس آشنا شویم و بررسی کنیم تا نحوه کار با این دستگاه برای شما آسان تر و سهل تر شود و در راه اندازی و تنظیم پارامتر های آن برای الکتروموتور مورد نظرتان دچار مشکل نشوید.
برای خرید اینورتر و کنترل کننده دور موتور پنتاکس شما میتوانید بدون صرف وقت و به آسانی با مراجعه به صفحه فروشگاه در سایت ولتک به خرید محصول و دستگاه مورد نظر خودتان با بالاترین کیفیت,بهترین قیمت و با اطمینان از ضمانت و اصالت کالا بپردازید.همچنین میتوانید در صورت نیاز به فروشگاه مراجعه کرده و دستگاه مورد نظرتان را خریداری کنید و یا با متخصصین ما تماس گرفته و سوالات خود را از آنها بپرسید.
امیدواریم که مطلب فوق برای شما مفید و کارآمد بوده باشد.این مطلب را با دوستان خود به اشتراک بگذارید و در صورتی که سوال یا پیشنهاد و یا نظری دارید با ما و دیگر کاربران در بخش نظرات و در میان بگذارید.
