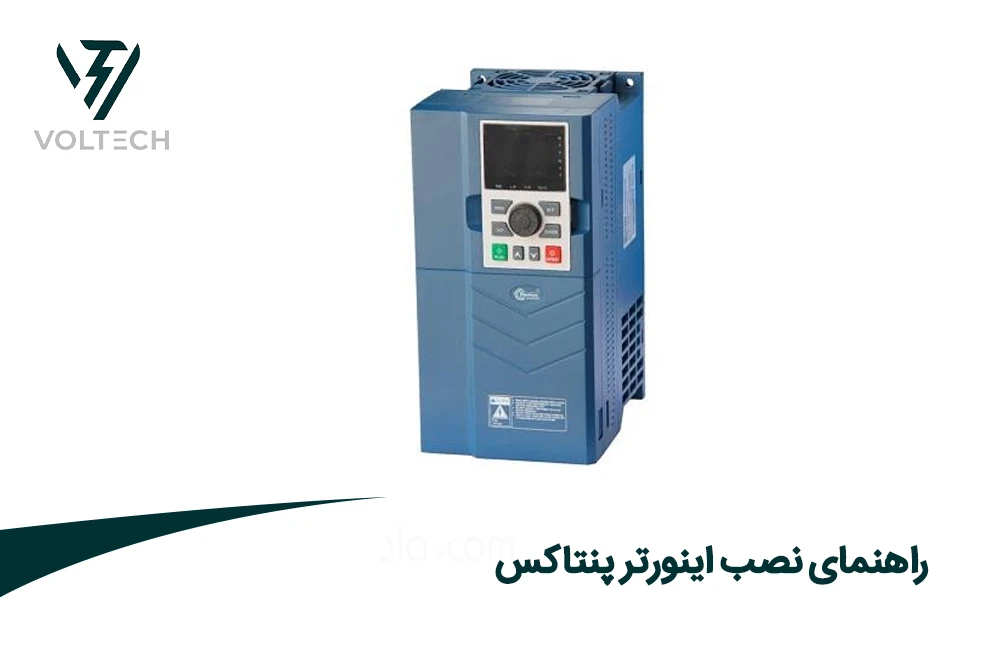

اگه دنبال راهی هستی تا بتونی کنترل بهتری روی پمپ آب یا موتورهای سه‌فاز خودت داشته باشی، اینورتر پنتاکس یه انتخاب فوق‌العاده‌ست! اما برای اینکه بتونی از تمام قابلیت‌هاش استفاده کنی، لازمه که نصب و راه‌اندازیش رو درست انجام بدی.
ما تو این مقاله به زبان ساده و بدون پیچیدگی فنی، راهنمای نصب اینورتر پنتاکس رو قدم‌به‌قدم برات توضیح دادیم؛ از آماده‌سازی و سیم‌کشی گرفته تا تنظیمات و نکات ایمنی.
همراه ما باش تا خیالت از عملکرد صحیح این دستگاه راحت بشه.
اینورتر پنتاکس چیست و چه کاربردی دارد؟
اینورتر پنتاکس (Pentax Inverter) یه نوع درایو کنترل دور هست که برای تنظیم سرعت موتورهای الکتریکی (به‌ویژه موتورهای پمپ آب) استفاده می‌شه.
با نصب اینورتر روی پمپ یا موتور، نه‌تنها مصرف برق رو به شکل چشم‌گیری کاهش می‌دی، بلکه از خرابی‌های ناگهانی هم جلوگیری می‌کنی.
کاربردها:
- کنترل فشار و دبی در پمپ‌های آب
- کاهش استهلاک موتورهای صنعتی
- بهبود راه‌اندازی نرم موتور (Soft Start)
- جلوگیری از ضربات مکانیکی و شوک‌های ولتاژی
پیش‌نیازهای نصب اینورتر پنتاکس
قبل از شروع نصب، بهتره یه بررسی کلی از شرایط محیط، نوع پمپ یا موتوری که اینورتر قراره روش نصب بشه، و البته ظرفیت برق محل انجام بدی. چند نکته مهم:
- بررسی ظرفیت آمپر تابلو برق
- انتخاب صحیح توان اینورتر متناسب با موتور
- داشتن فضای کافی برای تهویه مناسب اینورتر
- اطلاع از ولتاژ ورودی (تک‌فاز یا سه‌فاز)

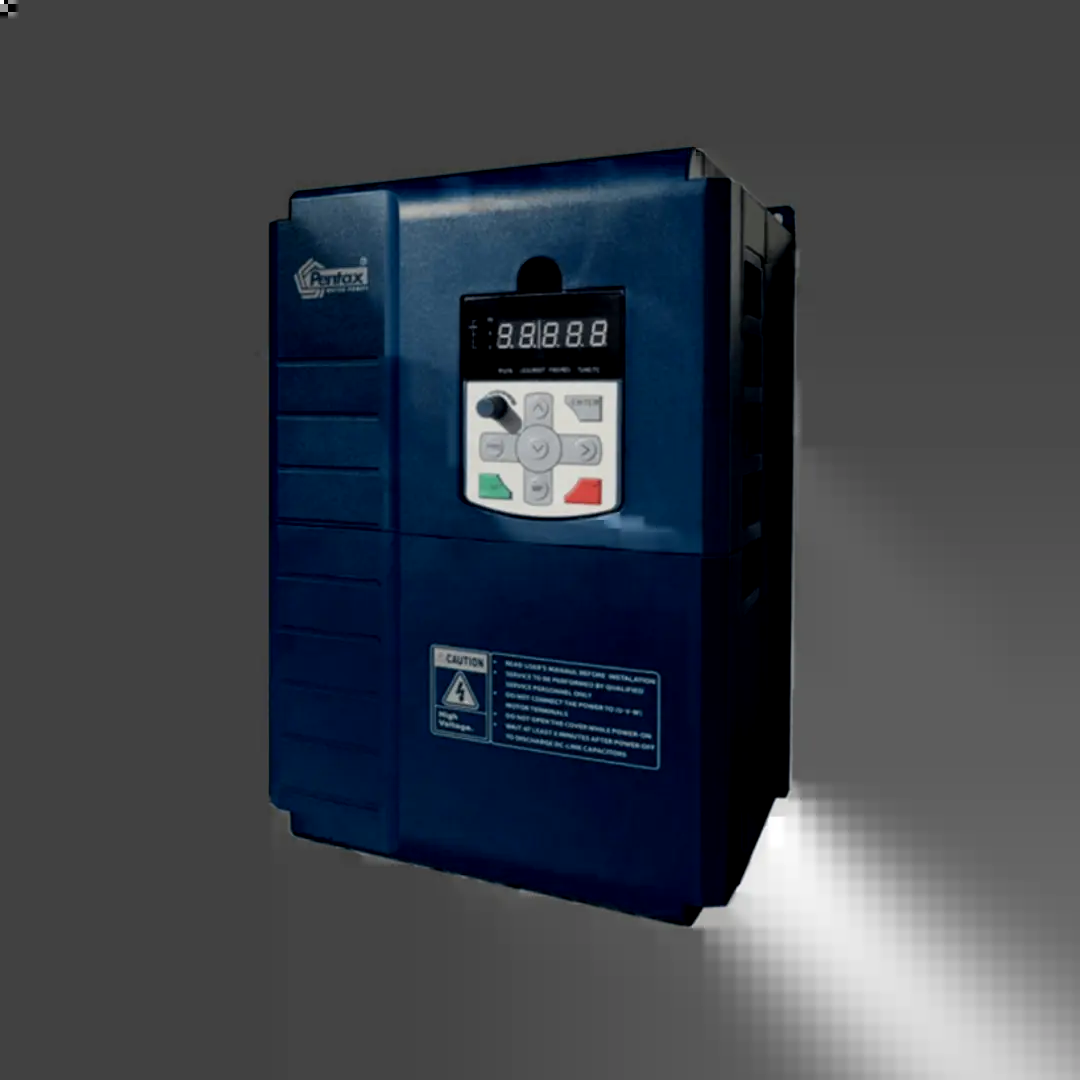

ابزار و تجهیزات مورد نیاز برای نصب
برای نصب حرفه‌ای و بدون دردسر اینورتر پنتاکس، این ابزارها به کارت میاد:
- پیچ‌گوشتی دوسو و چهارسو
- مولتی‌متر برای تست ولتاژ و جریان
- کابل برق با سایز مناسب
- کانکتور یا سرسیم
- فیوز یا کلید مینیاتوری
- کابل شیلددار برای خروجی موتور
نحوه سیم‌کشی ورودی و خروجی در اینورتر پنتاکس
- ورودی برق: بسته به مدل اینورتر پنتاکس، ورودی برق ممکنه تک‌فاز یا سه‌فاز باشه. سیم فاز، نول (در مدل‌های تک‌فاز) یا سه فاز به ترمینال‌های R، S و T وصل می‌شن.
- خروجی موتور: سیم‌های سه‌فاز خروجی از ترمینال‌های U، V و W اینورتر به موتور وصل می‌شن. حتماً به ترتیب و نحوه فازبندی دقت کن تا موتور در جهت درست بچرخه.
- نکته: اگه جهت چرخش موتور برعکسه، فقط کافیه دو تا از سیم‌های خروجی رو جابجا کنی.
تنظیمات اولیه قبل از روشن‌کردن دستگاه
قبل از روشن کردن دستگاه:
- تمام اتصالات رو دوباره چک کن.
- مطمئن شو که هیچ سیمی لخت یا اتصال نادرست نداره.
- موتور بدون بار باشه (یعنی به‌صورت آزاد بچرخه).
- از روشن بودن فیوز و کلیدهای محافظ مطمئن شو.
نحوه تنظیم فرکانس، ولتاژ و پارامترهای اصلی
بعد از اتصال و روشن شدن اینورتر، حالا وقتشه که تنظیمات رو انجام بدی. توی منوی اصلی اینورتر پنتاکس معمولاً این موارد وجود داره:
- فرکانس (Frequency): معمولاً روی ۵۰Hz تنظیم می‌شه.
- حداکثر جریان موتور (Rated Current): طبق پلاک موتور وارد کن.
- زمان راه‌اندازی (Ramp Up) و توقف (Ramp Down): معمولاً بین ۳ تا ۱۰ ثانیه مناسبه.
- فرکانس شروع به کار: بین ۱۰ تا ۱۵ هرتز باشه تا راه‌اندازی نرم‌تری داشته باشی.
راهنمای نصب اینورتر Pentax توی نسخه‌ی کامل دفترچه هم این مقادیر رو به تفکیک هر مدل توضیح داده که به زودی روی سایت قرار می‌گیره.
اتصال اینورتر پنتاکس به موتور سه فاز
حالا وقتشه که موتور رو به اینورتر وصل کنی. همونطور که گفتیم، خروجی‌های U، V، W اینورتر به سه سیم موتور متصل می‌شن. اگه پمپ آب داری، حتماً با کمک نمایندگی اینورتر پنتاکس مدل مناسب برای پمپ انتخاب شده باشه.
نکات ایمنی در نصب و راه‌اندازی اولیه
- همیشه برق رو قبل از کار با تابلو قطع کن.
- به‌هیچ‌وجه هنگام کارکردن اینورتر، سیم‌کشی انجام نده.
- از کابل‌های استاندارد و تجهیزات ایمنی استفاده کن.
- اگه بوی سوختگی یا صدای غیرعادی شنیدی، سریع دستگاه رو خاموش کن.
بررسی خطاهای رایج هنگام نصب و نحوه رفع آن‌ها
بعضی خطاهایی که ممکنه موقع نصب یا روشن کردن اینورتر باهاش مواجه شی:
- E01 یا Over Voltage: ولتاژ ورودی بالاتر از حد مجاز.
- E02 یا Over Current: جریان مصرفی موتور بیش از حد نرمال.
- E03 یا Overheat: دمای داخلی اینورتر بالا رفته.
- E04 یا Connection Error: مشکل در اتصال سیم‌های موتور.
راه‌حل‌ها:
- چک کردن برق ورودی و کابل‌کشی
- بررسی وضعیت تهویه و فن دستگاه
- کم کردن زمان Ramp Up
- اطمینان از سالم بودن موتور
تست نهایی و اطمینان از عملکرد صحیح اینورتر
بعد از انجام همه تنظیمات، حالا وقت تست نهایی رسیده:
- پمپ یا موتور رو با سرعت کم روشن کن.
- چرخش موتور رو بررسی کن.
- از روی نمایشگر آمپر مصرفی و فرکانس رو چک کن.
- مطمئن شو که همه‌چی بدون نویز و لرزش داره کار می‌کنه.
جمع‌بندی
در این مقاله یاد گرفتیم که راهنمای نصب اینورتر پنتاکس شامل چی می‌شه، چه تجهیزاتی نیاز داریم، چطور سیم‌کشی کنیم و چطور فرکانس و ولتاژ دستگاه رو تنظیم کنیم. اگه به‌درستی نصب و راه‌اندازی بشه، اینورتر پنتاکس می‌تونه مثل یه محافظ مطمئن برای پمپ یا موتور سه فاز عمل کنه و مصرف برق رو به حداقل برسونه.
اگه هنوز سوالی داری یا به دنبال دفترچه راهنمای اینورتر پنتاکس هستی، منتظر باش چون به‌زودی توی سایت منتشرش می‌کنیم.
برای خرید یا مشاوره هم می‌تونی از طریق نمایندگی‌های معتبر مثل ولتک اقدام کنی.
