در دنیای امروز، دقت و پایداری در اندازه‌گیری جریان سیالات، نقشی کلیدی در بهینه‌سازی عملکرد تجهیزات صنعتی، کاهش هزینه‌ها و افزایش کیفیت فرآیند دارد. فلومترهای جرمی کوریولیس، به‌عنوان دقیق‌ترین ابزارهای اندازه‌گیری جریان، جایگاهی ویژه در صنایع حساس و فرآیندهای پیچیده یافته‌اند.
شرکت پریسماتک (PRISMATEC)، یکی از پیشگامان طراحی و تولید تجهیزات اندازه‌گیری صنعتی در ایران، با ارائه مدل‌های مختلف فلومتر کوریولیس از جمله تایپ U، توانسته نیاز صنایع مختلف را به‌طور کامل پاسخ دهد. فلومتر کوریولیس تایپ U با طراحی منحنی شکل خاص (U-شکل)، دقت فوق‌العاده و مقاومت بالا در برابر شرایط محیطی، انتخابی حرفه‌ای برای اندازه‌گیری جریان جرمی سیالات مایع و گاز محسوب می‌شود.
فناوری کوریولیس: پایه‌ی عملکرد دقیق
اصل عملکرد
فلومترهای کوریولیس بر اساس اثر فیزیکی نیروهای کوریولیس طراحی شده‌اند. در این نوع ابزار دقیق صنعتی، سیال از طریق لوله‌هایی خمیده (در اینجا، به شکل حرف U) عبور می‌کند که به طور دائم با فرکانس خاصی در حال نوسان هستند. عبور سیال باعث ایجاد پیچش یا تغییر در فرکانس نوسان می‌شود و این تغییرات به‌صورت مستقیم متناسب با نرخ جریان جرمی سیال است.
چرا کوریولیس؟
برخلاف فلومترهای حجمی که از دما، فشار و ویسکوزیته تأثیر می‌پذیرند، فلومترهای کوریولیس مستقیماً جرم واقعی را اندازه‌گیری می‌کنند. این ویژگی باعث شده تا در شرایطی که نوسانات فرآیندی وجود دارد، دقت این نوع فلومتر همچنان حفظ شود.

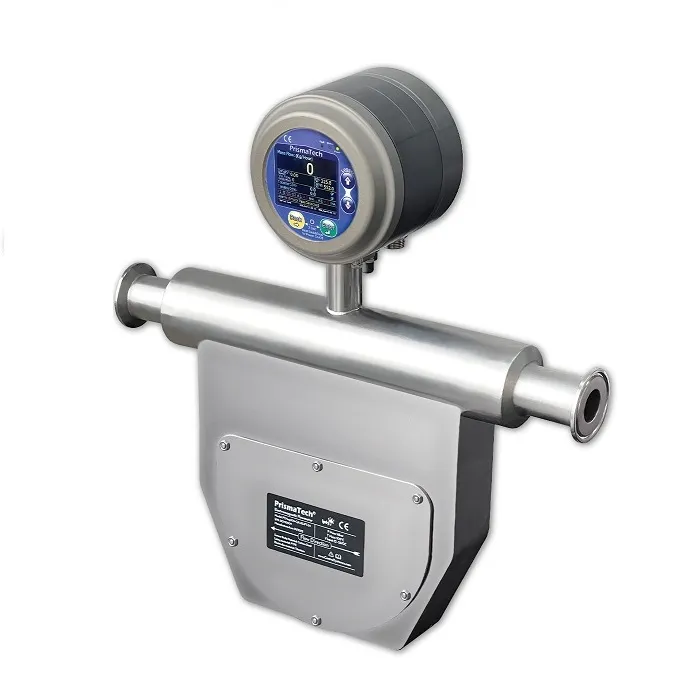

معرفی فلومتر کوریولیس تایپ U پریسماتک
فلومتر تایپ U با بهره‌گیری از لوله‌های U شکل ارتعاشی، طراحی شده برای به‌حداکثر رساندن حساسیت، استحکام مکانیکی و دقت در اندازه‌گیری است. این مدل برای جریان‌های پیوسته و فرآیندهای حیاتی مناسب است و می‌تواند سیالات گوناگون با خواص فیزیکی مختلف (مایعات با ویسکوزیته بالا، گازهای فشرده، مایعات خورنده و…) را به دقت بالا اندازه‌گیری کند.
سایزهای DN قابل ارائه
فلومتر تایپ U در چهار سایز استاندارد زیر توسط پریسماتک ارائه می‌شود:
DN15
برای کاربردهایی با جریان‌های کم مانند صنایع دارویی، رنگ و رزین، تزریق مواد افزودنی، یا کنترل فرمولاسیون.
DN25
سایز متوسط برای کاربردهای متنوع صنعتی مانند صنایع شیمیایی، غذایی، نوشیدنی، شوینده‌ها و گازهای مایع.
DN40
قابل استفاده در فرآیندهای با دبی متوسط، مانند پایش خطوط نیمه‌اصلی تولید در پتروشیمی یا خطوط انتقال ترکیبات مایع.
DN50
برای جریان‌های بالا در صنایعی مانند پالایشگاه‌ها، واحدهای فرآوری نفت و گاز، یا کارخانه‌های بزرگ تولیدی.
ویژگی‌های فنی و ساختاری فلومتر تایپ U
| ویژگی | مشخصات |
|---|---|
| قطر نامی (DN) | 15، 25، 40، 50 میلی‌متر |
| نوع لوله | U شکل خمیده، فولاد ضدزنگ 316L |
| تکنولوژی اندازه‌گیری | ارتعاش دو لوله با اثر کوریولیس |
| دقت اندازه‌گیری | ±0.1% از مقدار خوانده شده |
| محدوده جریان جرمی | از 0.1 تا بیش از 15000 کیلوگرم در ساعت (بسته به سایز) |
| فشار کاری | تا 160 بار (مدل‌های خاص تا 250 بار) |
| دمای کاری | از -50 تا +200 درجه سانتیگراد |
| خروجی‌ها | جریان 4-20mA، پالس، Modbus، HART |
| تغذیه | 24VDC یا 220VAC |
| درجه حفاظتی | IP67 یا بالاتر |
| نصب | اتصال فلنجی طبق استاندارد DIN/ANSI |
| قابلیت اندازه‌گیری هم‌زمان | جریان جرمی، چگالی، دمای سیال |
مزایای فلومتر تایپ U پریسماتک
1. دقت فوق‌العاده در شرایط متغیر
فلومترهای تایپ U با طراحی لوله U شکل، به علت پایداری مکانیکی بالا، عملکردی دقیق و ثابت را در برابر نوسانات جریان، فشار یا دما حفظ می‌کنند.
2. اندازه‌گیری هم‌زمان چند پارامتر
امکان اندازه‌گیری هم‌زمان جرم، دما و چگالی سیال با یک تجهیز، باعث صرفه‌جویی در هزینه‌ها و کاهش پیچیدگی‌های سیستم می‌شود.
3. پایداری و عمر طولانی
بدون قطعات متحرک داخلی و با بدنه مقاوم در برابر خوردگی، این فلومتر نیاز بسیار کمی به تعمیرات دارد و عملکرد آن در بلندمدت پایدار می‌ماند.
4. قابلیت کار در شرایط سخت
قابل استفاده در خطوط دمای بالا، محیط‌های مرطوب، مواد خورنده و نوسانات شدید فشار.
5. رابط کاربری ساده و حرفه‌ای
با نمایشگر گرافیکی با منوی فارسی یا انگلیسی و قابلیت اتصال به سیستم‌های اسکادا (SCADA) و کنترلرهای PLC از طریق پروتکل‌های استاندارد صنعتی.
کاربردهای فلومتر تایپ U
صنایع نفت و گاز
- انتقال نفت خام و گاز طبیعی
- اندازه‌گیری جرم گاز مایع (LPG، LNG)
- پایش مصرف و تزریق دقیق مواد شیمیایی ضد خوردگی یا کف
صنایع شیمیایی و پتروشیمی
- اندازه‌گیری دقیق خوراک خطوط واکنش
- کنترل ترکیب مواد
- تزریق کاتالیزور، اسید، قلیا و ترکیبات حساس
صنایع غذایی و نوشیدنی
- پایش مواد اولیه در خط تولید
- کنترل افزودنی‌ها، شربت‌ها، رنگ‌ها
- تزریق دقیق روغن، الکل، یا اسانس‌ها
صنایع دارویی و بهداشتی
- تولید دارو با دوز دقیق
- کنترل فرآیندهای حساس استریل
- اندازه‌گیری محلول‌های غلیظ یا ویسکوز
سایر کاربردها
- صنایع رنگ و رزین
- ایستگاه‌های توزین سیار
- اندازه‌گیری مایعات با ویسکوزیته بالا مانند عسل، روغن موتور یا گریس مایع
تفاوت فلومتر تایپ U با سایر مدل‌ها (S و T)
| ویژگی | تایپ U | تایپ S | تایپ T |
|---|---|---|---|
| شکل لوله | U شکل | مستقیم (S شکل) | خمیده فشرده |
| دقت | بسیار بالا | بالا | بسیار بالا در جریان‌های پایین |
| پایداری مکانیکی | عالی | متوسط | خوب |
| فضای نصب | بیشتر | کمتر | فشرده |
| مناسب برای | جریان‌های پیوسته و سنگین | مصارف عمومی | فرآیندهای دقیق و حساس |
نکات نصب و نگهداری
- نصب افقی با لوله پر از سیال توصیه می‌شود.
- برای سیالات دمای بالا، از عایق‌کاری و پشتیبانی مکانیکی استفاده شود.
- در زمان تعمیر یا شستشو، دستگاه باید با دقت از خط جدا و تمیز شود.
- کالیبراسیون سالیانه توسط کارشناسان پریسماتک یا نمایندگان مجاز توصیه می‌شود.
- از ضربه مکانیکی به بدنه دستگاه جداً خودداری گردد.
خدمات پس از فروش و گارانتی
فلومتر تایپ U پریسماتک دارای 12 ماه گارانتی و 10 سال خدمات پس از فروش است. این محصول با پشتیبانی فنی کامل، مشاوره در نصب، کالیبراسیون و تعمیرات، انتخابی مطمئن برای صنایع داخلی محسوب می‌شود.
نتیجه‌گیری
فلومتر جرمی کوریولیس تایپ U پریسماتک، با طراحی حرفه‌ای و عملکرد دقیق، ابزاری مطمئن و پیشرفته برای اندازه‌گیری جریان سیالات مایع و گاز در کاربردهای صنعتی حساس است. این محصول با برخورداری از فناوری روز، دقت بالا، مقاومت در برابر شرایط سخت و قابلیت‌های ارتباطی گسترده، می‌تواند جایگزینی قدرتمند برای نمونه‌های خارجی باشد و راهکاری مقرون‌به‌صرفه برای کنترل فرآیندهای پیچیده فراهم کند.
با سایزهای مختلف DN و تطابق کامل با استانداردهای جهانی، تایپ U یکی از پرکاربردترین مدل‌های خانواده فلومترهای کوریولیس پریسماتک است.
