علت روشن نشدن اینورتر چیست؟ بررسی دلایل و روش‌های رفع مشکل

اگر اینورتر شما روشن نمی‌شود، ابتدا باید مواردی مانند برق ورودی، فیوزها، سیم‌کشی، تنظیمات پارامترها و کدهای خطای دستگاه بررسی شوند.
گاهی خرابی قطعات داخلی مانند برد کنترل، مدار قدرت یا IGBT باعث روشن نشدن اینورتر می‌شود.
همچنین مشکلات موتور، فرمان استارت یا تنظیمات اشتباه ورودی‌ها می‌توانند مانع راه‌اندازی اینورتر شوند.
برای عیب‌یابی و رفع مشکل روشن نشدن اینورتر باید بررسی‌ها به‌صورت مرحله‌ای و تخصصی انجام شود تا علت اصلی مشخص شود.

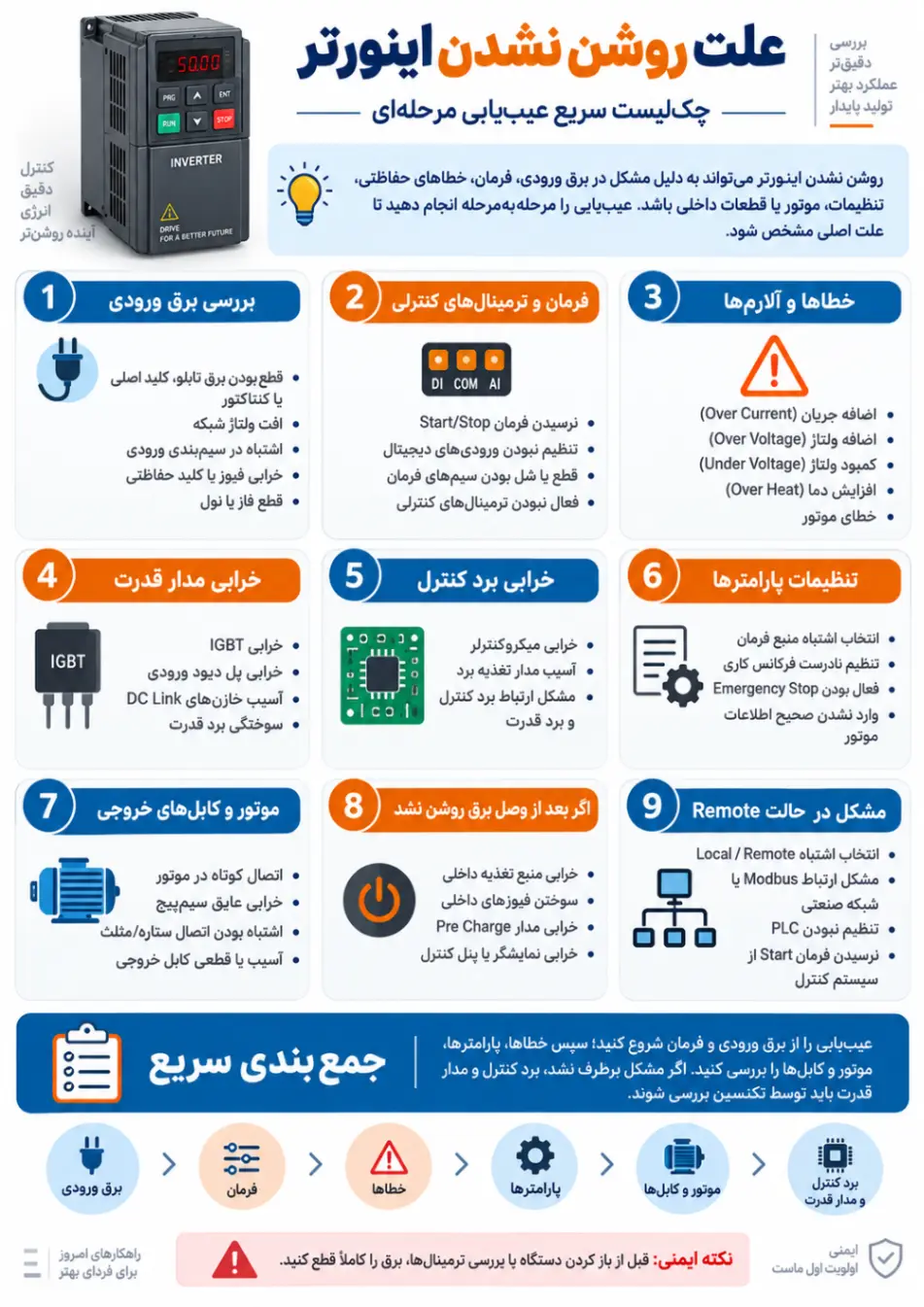

علت روشن نشدن اینورتر

روشن نشدن اینورتر می‌تواند به دلایل مختلفی مانند قطع برق ورودی، خرابی مدار قدرت، مشکل در سیم‌بندی فرمان، تنظیمات اشتباه پارامترها یا وجود خطاهای حفاظتی رخ دهد. برای پیدا کردن علت اصلی، باید عیب‌یابی اینورتر به‌صورت مرحله‌ای انجام شود تا مشخص شود مشکل از تغذیه، کنترل، موتور یا قطعات داخلی دستگاه است.

1. بررسی برق ورودی؛ اولین دلیل روشن نشدن اینورتر

اولین مرحله در عیب‌یابی علت روشن نشدن اینورتر، بررسی برق ورودی دستگاه است. بسیاری از مواقع اینورتر هیچ مشکلی ندارد و دلیل روشن نشدن آن، نرسیدن ولتاژ مناسب به ترمینال‌های ورودی است. قبل از بررسی قطعات داخلی، با مولتی‌متر باید ولتاژ ورودی و صحت اتصالات بررسی شود.

مهم‌ترین مواردی که باید بررسی شوند:

• قطع بودن برق ورودی اینورتر: ممکن است برق تابلو، کلید اصلی یا کنتاکتور ورودی قطع باشد.
• افت ولتاژ شبکه: پایین بودن ولتاژ ورودی باعث می‌شود اینورتر برای جلوگیری از آسیب، روشن نشود.
• اشتباه در سیم‌بندی ورودی: جابه‌جایی فازها، اتصال اشتباه ترمینال‌ها یا نصب نادرست کابل‌ها می‌تواند مانع راه‌اندازی شود.
• خرابی فیوز یا کلید حفاظتی: سوختن فیوز یا عمل کردن کلید محافظ، برق ورودی اینورتر را قطع می‌کند.
• قطع شدن فاز یا نول: در مدل‌های تک‌فاز و سه‌فاز، نبود یکی از خطوط تغذیه باعث ایجاد خطا یا خاموش ماندن دستگاه می‌شود.

2. خرابی یا تنظیم اشتباه کلیدها و ترمینال‌های فرمان اینورتر

در بسیاری از سیستم‌های صنعتی، اینورتر مستقیماً با دکمه روی پنل روشن نمی‌شود و فرمان استارت از طریق شستی، PLC، سنسور یا سیستم کنترل مرکزی ارسال می‌شود. بنابراین اگر فرمان روشن شدن به اینورتر نرسد، دستگاه روشن نخواهد شد.

دلایل رایج در بخش فرمان عبارت‌اند از:

• اشتباه بودن فرمان Start/Stop: ممکن است سیم‌بندی شستی‌ها یا منطق فرمان اشتباه باشد.
• تنظیم نبودن ورودی دیجیتال: ورودی‌های دیجیتال اینورتر باید مطابق نیاز سیستم تعریف شوند.
• قطع بودن سیم‌های فرمان: پارگی، شل شدن ترمینال یا اتصالات نامناسب باعث قطع فرمان می‌شود.
• فعال نبودن ترمینال‌های کنترلی: در برخی مدل‌ها باید ورودی‌های فرمان از طریق پارامترها فعال شوند.

3. بررسی خطاها و آلارم‌های نمایش داده شده روی اینورتر

یکی از سریع‌ترین روش‌ها برای پیدا کردن علت روشن نشدن اینورتر، بررسی کد خطایی است که روی نمایشگر دستگاه ظاهر می‌شود. این خطاها اطلاعات مهمی درباره مشکل بخش‌های مختلف اینورتر ارائه می‌دهند.

برخی از خطاهای رایج اینورتر عبارت‌اند از:

• خطای اضافه جریان (Over Current): معمولاً به دلیل اتصال کوتاه موتور، بار مکانیکی زیاد یا تنظیمات اشتباه رخ می‌دهد.
• خطای اضافه ولتاژ (Over Voltage): افزایش ولتاژ ورودی یا برگشت انرژی از موتور می‌تواند باعث این خطا شود.
• خطای کمبود ولتاژ (Under Voltage): کاهش ولتاژ شبکه یا مشکل در مدار ورودی باعث فعال شدن این هشدار می‌شود.
• خطای افزایش دمای اینورتر (Over Heat): تهویه نامناسب، خرابی فن یا کارکرد بیش از ظرفیت باعث داغ شدن دستگاه می‌شود.
• خطای موتور: مشکلاتی مانند خرابی سیم‌پیچ، اضافه بار یا تنظیم نبودن مشخصات موتور می‌تواند مانع راه‌اندازی شود.

4. خرابی مدار قدرت؛ یکی از دلایل اصلی روشن نشدن اینورتر

اگر برق ورودی و فرمان‌ها سالم باشند، احتمال دارد مشکل از مدار قدرت اینورتر باشد. مدار قدرت وظیفه تبدیل و کنترل انرژی الکتریکی را برعهده دارد و خرابی هر یک از قطعات اصلی آن می‌تواند باعث خاموش ماندن دستگاه شود.

مهم‌ترین خرابی‌های مدار قدرت شامل موارد زیر است:

• خرابی IGBT: این قطعه وظیفه سوئیچینگ جریان خروجی را دارد و آسیب آن می‌تواند باعث توقف کامل اینورتر شود.
• خرابی پل دیود ورودی: وظیفه یکسوسازی برق ورودی را دارد و خرابی آن مانع تشکیل ولتاژ DC داخلی می‌شود.
• آسیب خازن‌های DC Link: کاهش ظرفیت یا خرابی این خازن‌ها باعث ناپایداری مدار داخلی می‌شود.
• سوختگی برد قدرت: در اثر اتصال کوتاه، اضافه ولتاژ یا گرمای بیش از حد ممکن است برد قدرت آسیب ببیند.

5. خرابی برد کنترل؛ دلیل مهم روشن نشدن اینورتر

برد کنترل مانند مغز اینورتر عمل می‌کند و وظیفه دریافت فرمان‌ها، پردازش اطلاعات و کنترل عملکرد دستگاه را بر عهده دارد. اگر این بخش دچار مشکل شود، حتی با وجود سالم بودن مدار قدرت، اینورتر ممکن است روشن نشود.

دلایل خرابی برد کنترل:

• خرابی میکروکنترلر: باعث اختلال در پردازش فرمان‌ها و عملکرد دستگاه می‌شود.
• آسیب مدار تغذیه برد: کاهش یا قطع ولتاژ تغذیه برد کنترل باعث خاموش شدن آن می‌شود.
• مشکل ارتباط بین برد کنترل و برد قدرت: در این حالت فرمان‌ها به بخش قدرت منتقل نمی‌شوند.

6. تاثیر تنظیمات پارامترها در روشن نشدن اینورتر

گاهی اینورتر از نظر سخت‌افزاری کاملاً سالم است، اما تنظیمات اشتباه باعث می‌شود موتور راه‌اندازی نشود. تنظیم صحیح پارامترها یکی از مهم‌ترین مراحل راه‌اندازی اینورتر است.

پارامترهایی که باید بررسی شوند:

• تنظیم نبودن منبع فرمان: ممکن است اینورتر روی حالت ترمینال باشد اما کاربر از روی پنل فرمان دهد.
• تنظیم اشتباه فرکانس کاری: مقدار فرکانس خروجی باید مطابق نیاز موتور تنظیم شود.
• فعال بودن حالت توقف اضطراری: برخی اینورترها در صورت فعال بودن Emergency Stop اجازه استارت نمی‌دهند.
• تنظیم نبودن اطلاعات موتور: اطلاعاتی مانند توان، جریان و فرکانس موتور باید دقیق وارد شوند.

7. بررسی موتور و کابل‌های متصل به اینورتر

گاهی علت روشن نشدن اینورتر از خود دستگاه نیست و مشکل از موتور الکتریکی یا کابل خروجی ایجاد می‌شود. اینورتر برای محافظت از خود، در صورت تشخیص مشکل در موتور اجازه راه‌اندازی نمی‌دهد.

موارد مهم برای بررسی:

• اتصال کوتاه در موتور: باعث افزایش جریان و فعال شدن حفاظت اینورتر می‌شود.
• خرابی عایق سیم‌پیچ موتور: نشتی جریان به بدنه می‌تواند باعث خطا شود.
• اشتباه بودن اتصال ستاره و مثلث: اتصال نادرست موتور باعث کشیدن جریان غیرمجاز می‌شود.
• آسیب کابل خروجی: قطعی، اتصال کوتاه یا خرابی کابل بین اینورتر و موتور باید بررسی شود.

8. چرا اینورتر بعد از وصل برق روشن نمی‌شود؟

یکی از مشکلات رایج این است که برق ورودی وصل است، اما نمایشگر اینورتر روشن نمی‌شود یا دستگاه هیچ واکنشی ندارد. در این شرایط معمولاً مشکل مربوط به بخش تغذیه داخلی یا مدار اولیه دستگاه است.

مواردی که باید بررسی شوند:

• خرابی منبع تغذیه داخلی اینورتر
• سوختن فیوزهای داخلی
• خرابی مدار شارژ اولیه (Pre Charge Circuit)
• خرابی نمایشگر یا پنل کنترل

9. علت روشن نشدن اینورتر در حالت Remote یا کنترل از راه دور

در سیستم‌های صنعتی که اینورتر توسط PLC یا تجهیزات کنترلی مدیریت می‌شود، انتخاب اشتباه حالت کنترل می‌تواند باعث شود دستگاه فرمان استارت دریافت نکند.

مهم‌ترین مشکلات در حالت Remote:

• انتخاب اشتباه حالت Local/Remote: اینورتر ممکن است منتظر فرمان از پنل باشد، در حالی که PLC فرمان ارسال می‌کند.
• مشکل ارتباط Modbus یا شبکه صنعتی: قطع ارتباط باعث عدم دریافت فرمان می‌شود.
• تنظیم نبودن PLC: برنامه یا خروجی PLC باید بررسی شود.
• نبود فرمان Start از سیستم کنترل: ممکن است مشکل از تجهیزات ارسال‌کننده فرمان باشد، نه خود اینورتر.

چگونه مشکل روشن نشدن اینورتر را برطرف کنیم؟

برای رفع مشکل روشن نشدن اینورتر بهتر است عیب‌یابی را از ساده‌ترین موارد شروع کنید. ابتدا بررسی کنید که برق ورودی دستگاه وصل باشد، فیوزها سالم باشند و ولتاژ مناسب به ترمینال‌های ورودی اینورتر برسد. در بسیاری از موارد، مشکل فقط به دلیل قطع شدن فاز، افت ولتاژ یا اشتباه در سیم‌بندی ایجاد می‌شود.

اگر برق ورودی سالم است، نمایشگر اینورتر و کد خطاها را بررسی کنید. خطاهایی مانند اضافه جریان، کمبود ولتاژ، افزایش دما یا خطای موتور می‌توانند دلیل روشن نشدن دستگاه باشند و مسیر عیب‌یابی را مشخص کنند.

در مرحله بعد، تنظیمات اینورتر و فرمان استارت را بررسی کنید. ممکن است اینورتر روی حالت Remote باشد، ورودی دیجیتال به‌درستی تنظیم نشده باشد یا PLC فرمان روشن شدن ارسال نکند.

اگر همه این موارد سالم بود، احتمال خرابی قطعات داخلی مانند برد کنترل، برد قدرت، IGBT یا مدار تغذیه وجود دارد و باید توسط متخصص تعمیر اینورتر بررسی شود. عیب‌یابی مرحله‌ای، سریع‌ترین راه برای پیدا کردن علت روشن نشدن اینورتر و جلوگیری از توقف خط تولید است.

چه زمانی باید تعمیر اینورتر را به متخصص بسپاریم؟

وقتی علت روشن نشدن اینورتر با بررسی‌های اولیه مانند برق ورودی، تنظیمات، سیم‌بندی و خطاهای نمایش داده شده مشخص نشود، احتمال وجود مشکل در بخش‌های داخلی دستگاه وجود دارد. تعمیر اینورتر یک کار تخصصی است و باز کردن دستگاه بدون دانش فنی می‌تواند باعث آسیب بیشتر به بردها و قطعات حساس شود. مجموعه ولتک با تجربه در زمینه تعمیر اینورتر، عیب‌یابی و رفع مشکلات انواع درایوهای صنعتی را انجام می‌دهد و می‌تواند مشکلات اینورترهای برندهای مختلف مانند تعمیر اینورتر دانفوس و اینورتر پنتاکس را بررسی و برطرف کند.

در موارد زیر بهتر است تعمیر اینورتر را به یک متخصص بسپارید:

1. نمایش خطاهای تکرارشونده: اگر اینورتر پس از ریست کردن دوباره خطا می‌دهد، احتمال وجود مشکل اساسی در سیستم یا قطعات داخلی وجود دارد.
2. روشن نشدن کامل دستگاه: زمانی که نمایشگر، فن یا مدارهای داخلی اینورتر هیچ واکنشی نشان نمی‌دهند، باید بخش تغذیه و بردهای داخلی بررسی شوند.
3. خرابی قطعات مدار قدرت: مشکلاتی مانند خرابی IGBT، پل دیود، خازن‌های DC Link یا برد قدرت نیاز به تجهیزات تست تخصصی دارد.
4. سوختگی یا آسیب برد کنترل: برد کنترل نقش اصلی در پردازش فرمان‌ها دارد و تعمیر آن نیازمند دانش الکترونیک و تجربه کافی است.
5. توقف ناگهانی اینورتر در خط تولید: در محیط‌های صنعتی، بررسی سریع و اصولی اینورتر باعث کاهش زمان توقف تجهیزات و جلوگیری از خسارت بیشتر می‌شود.

اگر با مشکل روشن نشدن اینورتر مواجه شده‌اید، کارشناسان ولتک می‌توانند با عیب‌یابی تخصصی، علت خرابی را مشخص کرده و خدمات تعمیر اینورتر دانفوس، اینورتر پنتاکس و سایر برندهای صنعتی را ارائه دهند.

سوالات متداول درباره روشن نشدن اینورتر (FAQ)

در این بخش به رایج‌ترین سوالات کاربران درباره علت روشن نشدن اینورتر پاسخ داده‌ایم تا بتوانید سریع‌تر مشکل دستگاه را پیدا کرده و بهترین راهکار را برای رفع آن انتخاب کنید.

1. چرا اینورتر روشن نمی‌شود ولی برق ورودی آن وصل است؟

وصل بودن برق ورودی همیشه به معنی سالم بودن اینورتر نیست. ممکن است مشکل از فیوز، افت ولتاژ، سیم‌بندی اشتباه، مدار تغذیه داخلی یا خرابی قطعات اینورتر باشد.

2. چرا نمایشگر اینورتر روشن نمی‌شود؟ آیا اینورتر سوخته است؟

خاموش بودن نمایشگر می‌تواند به دلیل قطع برق ورودی، خرابی منبع تغذیه داخلی، فیوز داخلی یا مشکل برد کنترل باشد و لزوماً به معنی سوختن کامل اینورتر نیست.

3. چرا اینورتر روشن می‌شود اما موتور راه‌اندازی نمی‌شود؟

در این حالت معمولاً باید فرمان استارت، تنظیمات پارامترها، کابل موتور، اتصالات موتور و وجود خطاهای حفاظتی بررسی شود.

4. علت روشن نشدن اینورتر بعد از قطع و وصل برق چیست؟

بعد از وصل مجدد برق ممکن است اینورتر به دلیل فعال بودن حفاظت‌ها، تنظیمات اشتباه، خطای ذخیره‌شده یا مشکل مدار ورودی اجازه راه‌اندازی ندهد.

5. آیا خرابی موتور می‌تواند باعث روشن نشدن اینورتر شود؟

بله، اتصال کوتاه موتور، خرابی سیم‌پیچ یا مشکل کابل خروجی می‌تواند باعث فعال شدن حفاظت اینورتر و جلوگیری از روشن شدن آن شود.

6. چرا اینورتر خطا می‌دهد و اجازه روشن شدن نمی‌دهد؟

اینورترها برای محافظت از خود و موتور، در شرایطی مانند اضافه جریان، اضافه ولتاژ، کمبود ولتاژ یا افزایش دما وارد حالت خطا می‌شوند و تا رفع علت خطا روشن نمی‌شوند.

7. چگونه بفهمیم مشکل روشن نشدن اینورتر از برد کنترل است یا مدار قدرت؟

با بررسی علائم دستگاه، کدهای خطا و تست قطعات داخلی می‌توان منبع مشکل را مشخص کرد. تشخیص خرابی برد کنترل یا مدار قدرت نیاز به بررسی تخصصی دارد.

8. آیا تنظیمات اشتباه پارامترها باعث روشن نشدن اینورتر می‌شود؟

بله، تنظیم نبودن منبع فرمان، حالت Local/Remote، اطلاعات موتور یا ورودی‌های دیجیتال می‌تواند باعث شود اینورتر فرمان راه‌اندازی دریافت نکند.

9. هزینه تعمیر اینورتر که روشن نمی‌شود چقدر است و آیا تعمیر آن به‌صرفه است؟

هزینه تعمیر به نوع خرابی، برند اینورتر و قطعات آسیب‌دیده بستگی دارد. پس از عیب‌یابی دقیق می‌توان درباره تعمیر یا تعویض دستگاه تصمیم گرفت.
