در دنیای مهندسی و صنعت، گاهی سادهترین ایدهها، پیچیدهترین مشکلات را حل میکنند. یکی از این ایدههای هوشمندانه، «بی متال» (Bimetal) یا «فلز دوگانه» است. اگرچه نام آن ممکن است تخصصی به نظر برسد، اما کاربردهای آن از دل سادهترین اجسام اطراف ما مثل توستر و اتو برقی تا حسگرهای حساس صنعتی و سیستمهای حفاظتی نیروگاهها گسترده است.
در پاسخ به سوال بی متال چیست و چگونه کار میکند، باید گفت: بیمتال قطعهای است که از اتصال دو نوار فلزی متفاوت (با ضریب انبساط حرارتی متفاوت) ساخته شده و بر اساس اختلاف انبساط این دو فلز در اثر دما، خم میشود و این حرکت مکانیکی را به عنوان یک عملگر یا سنسور دما به کار میبرد.
در این مقاله، به زبان ساده اما جامع، با جنس، ساختار، کاربرد، انواع بی متال آشنا میشوید.
ساختار بیمتال: دو فلز، یک نوار
بیمتال از اتصال دائم (معمولاً نورد سرد یا جوشکاری غلتکی) دو لایه فلز غیرمشابه تشکیل میشود. انتخاب این دو فلز بر اساس قانون کلیدی زیر است:
ضریب انبساط حرارتی خطی (Coefficient of Linear Thermal Expansion – α): هر مادهای با افزایش دما، منبسط میشود. این مقدار برای فلزات متفاوت است. فلزی که این ضریب در آن بالاست (High-expansion)، با گرمای کم، تغییر طول بیشتری میدهد و فلزی با ضریب پایین (Low-expansion)، تغییر طول کمی دارد.
به همین دلیل، یک لایه از بیمتال از فلز «فعال» (با ضریب بالا) و لایه دیگر از فلز «منفعل» (با ضریب پایین) ساخته میشود.
معروفترین ترکیبات بیمتال:
- اینوار (Invar – 36% نیکل، بقیه آهن): معروفترین فلز منفعل با ضریب انبساط تقریباً صفر. در دماهای معمولی تقریباً منبسط نمیشود.
- فلز فعال: آلیاژهایی مثل منگنز-مس، نیکل-کروم-آهن یا نیکل-آهن-منگنز که ضریب انبساط بالایی دارند (مثل ۲۵ تا ۳۰ برابر فولاد معمولی).
ترکیب رایج: Invar (کمانبساط) + فولاد ضدزنگ یا برنج (پرانبساط). گاهی برای دماهای خاص (بالای ۴۰۰ درجه) از آلیاژهای گرانبها مثل مولیبدن، تانتالوم یا پلاتین استفاده میشود.
اصل کار بیمتال: از گرما تا خمش
حال به هسته اصلی ماجرا میرسیم: بیمتال چگونه دما را به حرکت مکانیکی تبدیل میکند؟
مراحل کار به ترتیب زیر است:
گام اول: افزایش دما
بیمتال در معرض منبع گرما قرار میگیرد (هوای گرم، تماس با سطح داغ، جریان الکتریکی زیاد و …).
گام دوم: انبساط نابرابر
هر دو لایه فلز گرم میشوند و تمایل به انبساط طولی دارند. اما فلز فعال (با ضریب بالا) بسیار بیشتر از فلز منفعل منبسط میشود. از آنجایی که این دو لایه به طور دائم به هم چسبیدهاند، فلز فعال نمیتواند آزادانه بلند شود.
گام سوم: اعمال تنش و ایجاد خمش
تصور کنید یک نوار دو لایه دارید: لایه زیرین از فلز کمانبساط و لایه رویی از پرانبساط. وقتی گرم میشود، لایه رویی تمایل دارد بلندتر شود اما لایه زیرین مانع میشود. نتیجه: نوار کامل به سمت فلز منفعل (کمانبساط) خم میشود. اگر برعکس، لایه پرانبساط زیر باشد، خمش به سمت بالا رخ میدهد.
گام چهارم: خنک شدن و بازگشت
هنگامی که دما کاهش مییابد، هر دو فلز منقبض میشوند. فلز پرانبساط بیشتر جمع میشود و بیمتال به حالت اولیه (صاف یا حالت خمیده اولیه) بازمیگردد.
مهم: میزان خمش بیمتال تابع مستقیم اختلاف دما و ضخامت نسبی لایههاست. هرچه اختلاف دمای بیشتر یا نوار نازکتر باشد، خمش بیشتر خواهد بود. این ویژگی، بیمتال را به یک مبدل حرارتی-مکانیکی قابل اطمینان تبدیل کرده است.

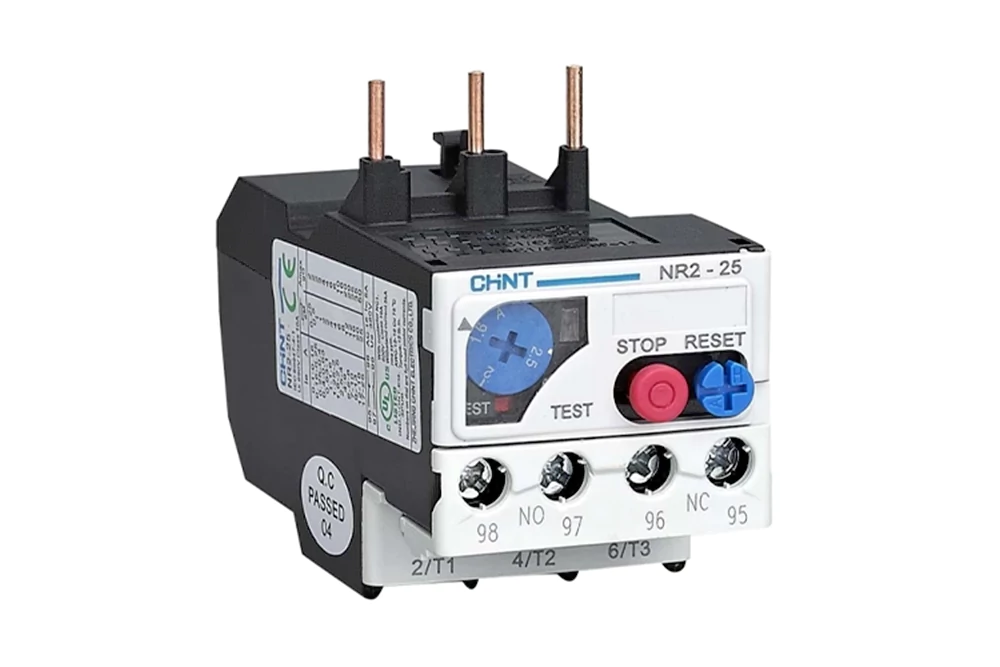

انواع بیمتال از نظر شکل و عملکرد
بیمتال در اشکال مختلفی تولید میشود که هرکدام برای کاربرد خاصی مناسب است:
- نوار مستقیم (Strip): سادهترین شکل. یک انتها ثابت، انتهای دیگر آزاد. با افزایش دما، انتهای آزاد جابجا میشود و میتواند یک کنتاکت الکتریکی را قطع یا وصل کند (مثل ترموستات اتو).
- دیسک (Snap-action Disc یا کلید حرارتی ناگهانی): یک دیسک گرد محدب که در دمای مشخص ناگهان به حالت مقعر میپرد (معروف به اثر دوشکلی). این عمل ناگهانی باعث قطع یا وصل سریع مدار میشود و از جرقه زدن جلوگیری میکند. در کتری برقی، پشت یخچال و محافظ موتور استفاده میشود.
- مارپیچ یا حلقه (Helix/Spiral): به شکل فنر مسطح یا مخروطی. تغییر دما باعث چرخش محور مرکزی میشود. این نوع در دماسنجهای عقربهای قدیمی و تنظیم کنندههای ترموستات صنعتی کاربرد دارد.
مهمترین کاربردهای بیمتال در صنعت و زندگی روزمره
بیمتال به دلیل سادگی، قیمت پایین، عدم نیاز به منبع تغذیه خارجی (در نقش سنسور) و دوام بالا، کاربردهای بسیار گستردهای دارد:
الف) کلیدها و محافظهای حرارتی (Thermal Cutoffs)
- محافظ موتور الکتریکی (Overload Relay): اگر موتور بیش از حد گرم شود یا جریان اضافه بکشد، بیمتال داخل رله خم شده و مدار را قطع میکند تا موتور نسوزد. پس از خنک شدن، دوباره مدار وصل میشود (دستگاه خودبازگشت یا با رست دستی).
- قطعکننده اضافه جریان (Circuit Breaker حرارتی): در برخی کلیدهای مینیاتوری، بیمتال در کنار شیر برقی (الکترومغناطیس) نقش حفاظت حرارتی در مقابل جریانهای ماندگار اضافه را دارد.
- لامپهای فلاشر (چشمک زن): در راهنماهای خودروهای قدیمی، عبور جریان، بیمتال را گرم کرده، مدار را قطع میکند. پس از خنک شدن، دوباره وصل میشود و این چرخه تکرار میشود.
ب) ترموستاتهای تنظیم دما
- اتو برقی، پلوپز، ماکروویو، سشوار: یک بیمتال مدرج (معمولاً دیسکی) با رسیدن به دمای تنظیم شده، خم شده و مدار بخاری را قطع میکند. با کمی خنک شدن دوباره وصل میشود تا دما در محدوده دلخواه بماند.
- ترموستات دیواری (سیستم گرمایشی/سرمایشی): یک بیمتال حلقهای یا تسمهای با چرخش یک محور، شیر گاز یا پمپ را کنترل میکند.
ج) اندازهگیری و نمایش دما
- دماسنج عقربهای خودرو (خنککننده موتور): یک بیمتال مارپیچ که یک طرف آن به عقربه و طرف دیگر به محفظه ثابت متصل است. تغییر دمای مایع خنککننده باعث چرخش عقربه میشود.
د) کاربردهای خاص و صنعتی
- شیرهای کنترلی بخار: بیمتال با تغییر دما، یک شیر را برای تنظیم جریان بخار باز و بسته میکند.
- مکانیسم ضد یخ زدگی (یخزدای خودکار یخچال): در چرخه یخزدایی، یک بیمتال هیتر را روشن میکند.
- حفاظت ترانسفورماتورها و منابع تغذیه: در برابر دمای بالای داخلی.
5. مزایا و معایب بیمتال
مزایا:
- بدون منبع تغذیه خارجی (در نقش سنسور): خودش با گرم شدن کار میکند.
- قیمت پایین و ساخت آسان: در مقایسه با ترموکوپلها یا ترمیستورها.
- دوام مکانیکی بالا: در برابر شوک و لرزش مقاوم است.
- طیف گسترده دمایی: از -70 درجه تا +600 درجه سانتیگراد (بسته به آلیاژ).
معایب:
- دقت محدود: دقت بیمتالهای معمولی حدود 1 تا 5 درجه سانتیگراد است (در مقابل ترمیستور با دقت 0.01 درجه).
- تاخیر زمانی (Time lag): برای گرم و خنک شدن خود فلز، زمان نیاز دارد (مشخصه حرارتی).
- خستگی حرارتی: پس از میلیونها سیکل گرم و سرد، ممکن است دچار تغییر شکل دائمی شود (کالیبراسیون به هم میخورد).
یک نکته مهم: فرق بیمتال با ترموکوپل
برخی افراد بیمتال را با ترموکوپل اشتباه میگیرند. اما فرق اساسی این است:
- بیمتال: خروجی آن حرکت مکانیکی (خمش) است و برای کنترل روشن/خاموش یا نمایش عقربهای استفاده میشود.
- ترموکوپل: خروجی آن ولتاژ الکتریکی کوچک (اثر سیبک) است و برای اندازهگیری دقیق دما در سیستمهای الکترونیکی استفاده میشود.
برای خرید انواع بی متال اشنایدر، بی متال هیمل، بی متال زیمنس و بیمتال هیوندای وارد سایت ولتک شوید.
جمعبندی
بیمتال یک شاهکار ساده و هوشمند از مهندسی مواد است. با بهرهگیری از اختلاف انبساط حرارتی دو فلز، توانسته است گرما را به یک حرکت مفید و قابل پیشبینی تبدیل کند. از حفاظت موتور خودرو و اتوی منزل تا تنظیم دمای کورههای صنعتی، همه جا رد پای این قطعه کوچک اما پرکاربرد دیده میشود.
اگرچه در عصر حسگرهای دیجیتال فوق دقیق، بیمتال به نظر فناوری قدیمی میآید، اما قابلیت اطمینان، خودکفایی (بدون برق خارجی) و قیمت اقتصادی آن، جایگاهش را در صنعت و لوازم خانگی تا سالهای طولانی حفظ خواهد کرد. دفعه بعد که توستر نان شما را بالا انداخت یا یخچال کمپرسور خود را روشن کرد، بدانید که یک بیمتال کوچک، بیصدا و دقیق، پشت این صحنه در حال کار است.
