انواع vfd ابزارهای کلیدی در کنترل سرعت و گشتاور موتورهای الکتریکی هستند و انتخاب درست آنها میتواند بهرهوری سیستم را بهطور چشمگیری افزایش دهد. در صنایع مختلف، از خطوط تولید تا تجهیزات تهویه و پمپها، vfdها به کاهش مصرف انرژی و افزایش طول عمر موتور کمک میکنند. برای استفاده بهینه، آشنایی با قابلیتهای اینورتر و تطبیق آن با نیاز پروژه اهمیت دارد.
شناخت و انتخاب نوع مناسب vfd
انتخاب مناسب انواع vfd مستلزم بررسی دقیق نیاز موتور و شرایط کاری است. برای مثال، برخی موتورهای صنعتی به کنترل دقیق گشتاور نیاز دارند، در حالی که در کاربردهای سبکتر، کنترل ساده سرعت کافی است. بررسی پارامترهایی مانند جریان و ولتاژ نامی و نوع بار، تعیینکننده نوع vfd مناسب است. مهندسان معمولاً برای کاهش نویز و افزایش کارایی به مدلهای پیشرفتهتر اینورتر تمایل دارند. در این مسیر، استفاده از اینورتر سه فاز به عنوان نمونهای از سیستمهای پیشرفته، امکان مدیریت بارهای صنعتی را به شکل بهینه فراهم میکند.
متن انگلیسی:
We’ll explore the five main types of VFDs – Voltage Source Inverter (VSI) Drives, Current Source Inverter (CSI) Drives, Pulse Width Modulation (PWM) Drives, Direct Torque Control (DTC) Drives, and Multi-Level Inverter Drives
ترجمه فارسی:
ما پنج نوع اصلی VFD را بررسی خواهیم کرد: درایو اینورتر منبع ولتاژ (VSI) – درایو اینورتر منبع جریان (CSI) – درایو مدولاسیون پهنای پالس (PWM) – درایو کنترل مستقیم گشتاور (DTC) – درایو اینورتر چند سطحی (Multi-Level Inverter)
طبقهبندی و معرفی انواع vfd
انواع VFD بر اساس روش کنترل و ساختار داخلی به چند دسته تقسیم میشوند. مهمترین آنها شامل VFD مبتنی بر ولتاژ، VFD برداری و VFD حلقه بسته هستند. هر کدام ویژگیها و مزایای خاص خود را دارند و بسته به نوع موتور و کاربرد صنعتی انتخاب میشوند. به طور مثال، مدلهای برداری دقت بالایی ارائه میدهند، در حالی که VFD مبتنی بر ولتاژ سادهتر و اقتصادیتر است. برای مطالعه جزئیات بیشتر و آشنایی با محصولات متنوع، بررسی اینورتر تک فاز مفید خواهد بود و دید کاملی از گزینههای موجود ارائه میدهد.
vfd مبتنی بر ولتاژ
اینورتر vfd مبتنی بر ولتاژ یا کنترل V/Hz، یکی از رایجترین انواع vfd است که تغییر ولتاژ و فرکانس خروجی را برای کنترل سرعت موتور فراهم میکند. این مدل ساده و اقتصادی، برای کاربردهای عمومی که دقت کنترل بالا ضروری نیست، ایدهآل است. عملکرد آن بر اساس نسبت ثابت ولتاژ به فرکانس است و بیشتر برای بارهای ثابت و موتورهای استاندارد صنعتی مناسب میباشد. استفاده از V/Hz علاوه بر کاهش مصرف انرژی، نصب و راهاندازی سریع و کمهزینه را ممکن میسازد. این نوع vfd در پمپها، فنها و کمپرسورها کاربرد دارد و نگهداری آسانی دارد.
vfd برداری
vfd برداری با کنترل دقیق گشتاور و سرعت، گزینهای مناسب برای کاربردهای حساس و نیازمند دقت بالا است. این نوع vfd جریان و ولتاژ موتور را تحلیل میکند و پاسخدهی سریع و دقیقی به تغییرات بار ارائه میدهد. در صنایع خودروسازی، ماشینآلات CNC و تجهیزات آزمایشگاهی، vfd برداری عملکرد بهینه و افزایش بهرهوری را تضمین میکند. برخلاف V/Hz، این مدل توانایی مقابله با بارهای متغیر و تغییرات ناگهانی را دارد و عملکرد موتور را در تمام شرایط پایدار نگه میدارد، که باعث کاهش خطر خرابی و صرفهجویی در انرژی میشود.
vfd بدون سنسور
vfd بدون سنسور نوعی کنترل برداری است که بدون نیاز به سنسور سرعت، عملکرد دقیق موتور را فراهم میکند. این مدل با تحلیل ولتاژ و جریان، سرعت و گشتاور موتور را پیشبینی میکند و هزینه نصب و نگهداری را کاهش میدهد. مزیت اصلی آن کاهش پیچیدگی سیستم و صرفهجویی در تجهیزات جانبی است، در حالی که همچنان دقت و پاسخدهی مناسبی ارائه میدهد. کاربردهای رایج شامل پمپها، فنها و سیستمهای تهویه است که نیاز به کنترل نسبتاً دقیق دارند، اما نصب سنسور مکانیکی عملی یا اقتصادی نیست.
vfd حلقه بسته
vfd حلقه بسته با بازخورد لحظهای از سرعت یا موقعیت موتور، کنترل دقیق و پایداری بالا ارائه میدهد. این نوع کنترل برای بارهای متغیر و حساس ایدهآل است و تضمین میکند که سرعت و گشتاور موتور مطابق تنظیمات باقی بماند. سیستم حلقه بسته قادر است نوسانات بار را سریع جبران کند و از افت عملکرد جلوگیری نماید. صنایع دقیق، ماشینآلات اتوماتیک و خطوط تولید صنعتی بیشترین بهره را از این نوع vfd میبرند. بازخورد مستمر باعث میشود موتور همواره در محدوده بهینه کار کند و طول عمر تجهیزات افزایش یابد.
vfd مخصوص موتورهای خاص
برخی vfdها برای موتورهای خاص طراحی شدهاند تا نیازهای منحصر به فرد آنها را برآورده کنند. این مدلها شامل موتورهای سنکرون، موتورهای با گشتاور بالا و موتورهای صنعتی خاص هستند. طراحی پیشرفته آنها امکان کنترل دقیق و حفاظت از موتورهای حساس را فراهم میکند و از آسیب ناشی از بارهای غیر استاندارد جلوگیری مینماید. امکانات نرمافزاری و تنظیمات سفارشی، عملکرد موتور را بهینه و مصرف انرژی را کاهش میدهد. برای مشاهده جزئیات فنی و برندهای معتبر، راهنمایی های ولتک به شما کمک میکند تا انتخاب هوشمندانهای بر اساس نیاز خود داشته باشند.

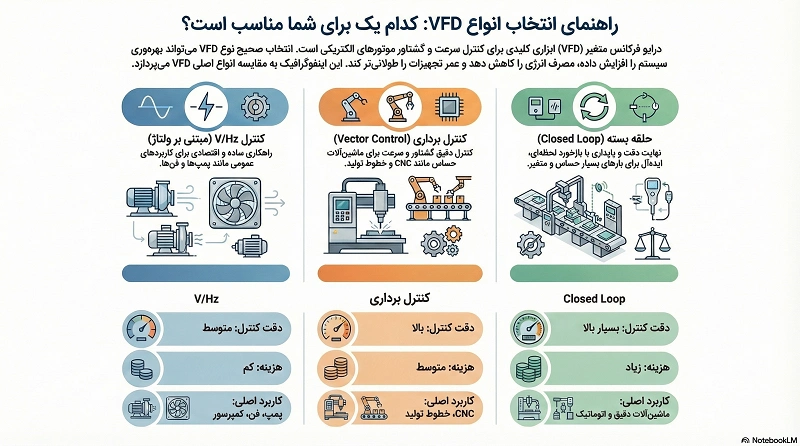

کاربرد عملی و صنعتی انواع vfd
اینورتر فرکانس متغیر نقش اساسی در کنترل و بهینهسازی عملکرد موتورهای الکتریکی در صنایع مختلف دارند. این دستگاهها اجازه میدهند سرعت و گشتاور موتور متناسب با نیاز واقعی فرآیند تنظیم شود، بدون اینکه انرژی هدر برود. در کارخانهها و خطوط تولید، vfdها میتوانند از شوکهای ناگهانی به موتور جلوگیری کنند و باعث افزایش دقت عملکرد در پمپها، فنها و نوارهای نقاله شوند. مدلهای برداری دقت بسیار بالایی ارائه میدهند و برای ماشینآلات حساس مانند CNC یا تجهیزات بستهبندی ایدهآل هستند، در حالی که V/Hz برای بارهای سبکتر و کاربردهای عمومی مناسب است.
مقایسه ویژگیها و عملکرد انواع vfd
| نوع VFD | دقت کنترل | مناسب برای | پیچیدگی نصب | هزینه | کاربرد اصلی |
|---|---|---|---|---|---|
| V/Hz | متوسط | بارهای ساده | کم | کم | پمپ، فن |
| Vector Control | بالا | بارهای حساس | متوسط | متوسط | CNC، خطوط تولید |
| Sensorless Vector | متوسط | بارهای بدون سنسور | کم | کم | فن، پمپ |
| Closed Loop Vector | بسیار بالا | بارهای متغیر و حساس | زیاد | زیاد | ماشینآلات دقیق |
| VFD مخصوص موتورهای خاص | بالا | موتورهای خاص صنعتی | متوسط | بالا | موتور سنکرون، کاربردهای گشتاور بالا |
جمعبندی
انواع vfd نقش کلیدی در بهینهسازی عملکرد موتورهای الکتریکی و کاهش مصرف انرژی دارند. با شناخت دقیق مدلهای V/Hz، برداری، بدون سنسور، حلقه بسته و مخصوص موتورهای خاص، مهندسان میتوانند مناسبترین گزینه را بر اساس کاربرد و شرایط کاری انتخاب کنند. استفاده از اینورتر تک فاز و اینورتر سه فاز در کنار مدلهای پیشرفته انعطاف عملیاتی بیشتری ایجاد کرده و طول عمر تجهیزات را افزایش میدهد.
سوالات متداول
۱. vfd چیست و چه کاربردی دارد؟
vfd یا اینورتر فرکانس متغیر، ابزاری است که سرعت و گشتاور موتورهای الکتریکی را کنترل میکند. استفاده از vfd باعث کاهش مصرف انرژی، افزایش طول عمر موتور و کنترل دقیق بار در خطوط تولید و سیستمهای تهویه میشود.
۲. تفاوت V/Hz و vfd برداری چیست؟
مدل V/Hz ساده و اقتصادی است و برای بارهای سبک و کاربردهای عمومی مناسب است، در حالی که vfd برداری کنترل دقیق گشتاور و سرعت ارائه میدهد و برای ماشینآلات حساس مانند CNC و تجهیزات بستهبندی کاربرد دارد.
۳. کاربرد vfd بدون سنسور چیست؟
این نوع vfd بدون نیاز به سنسور سرعت، عملکرد موتور را کنترل میکند و هزینه نصب و نگهداری را کاهش میدهد. مناسب سیستمهایی است که نصب سنسور عملی یا اقتصادی نیست.
۴. vfd حلقه بسته چه مزایایی دارد؟
vfd حلقه بسته با بازخورد لحظهای از سرعت یا موقعیت موتور، کنترل دقیق و پایدار ارائه میدهد و نوسانات بار را جبران میکند. برای خطوط تولید حساس و ماشینآلات دقیق ایدهآل است.
۵. چرا انتخاب درست انواع vfd مهم است؟
انتخاب صحیح vfd باعث افزایش بهرهوری، کاهش مصرف انرژی، بهبود عملکرد موتور و کاهش استهلاک تجهیزات میشود و اطمینان میدهد موتور متناسب با نیاز واقعی فرآیند کار کند.
